雙氣動插板閥

品牌 :雙金

型號 :LCQ-1

材質 :不銹鋼

連接形式 :法蘭

加工定制 :是

適用介質 :顆粒物料

壓力環境 :常壓

標準 :國標

外形 :中型

流動方向 :單向

驅動方式 :氣動

零部件及配件 :執行器

形態 :隔膜式

工作溫度 :高溫

類型(通道位置) :直通式

產品詳情

雙氣動插板閥的詳細信息：

工作壓力：0．6～1．6MPa

產品規格：DN80-DN2000

適用溫度：≤150℃

　　雙氣動插板閥主要由框架、閘板、絲桿、螺母等零件構成，用手轉動手輪使絲桿帶動閘板沿水平方向往復運動，使閘板順利開關。具有結構簡單、操作靈活、重量輕、無卡阻、切斷快，特別適用于各類無粘度的固體、粉料及小顆粒料，晶粒料的輸送及流量調節， 操作方便， 能隨時調節開度。通常與卸料器配套使用，直徑與卸料器進料口配套，有方形和圓形兩種。插板閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直。產品廣泛應用于冶金、建材、煤炭、礦山、玻璃、輕工、造紙等行業通風除塵、風力輸送及排風系統管路上的調節和固體粉料輸送的調節和切斷.

　　我公司生產的氣動插板閥經久耐用，流動阻力小，體積小，重量輕，維修方便，使用廣泛。氣動插板閥密封結構可以分軟密封、硬密封兩種。氣動插板閥具有工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而使用壽命更長。本公司可生產進、出料口徑80-2000mm，也可按用戶的要求進行非標尺寸設計制造。

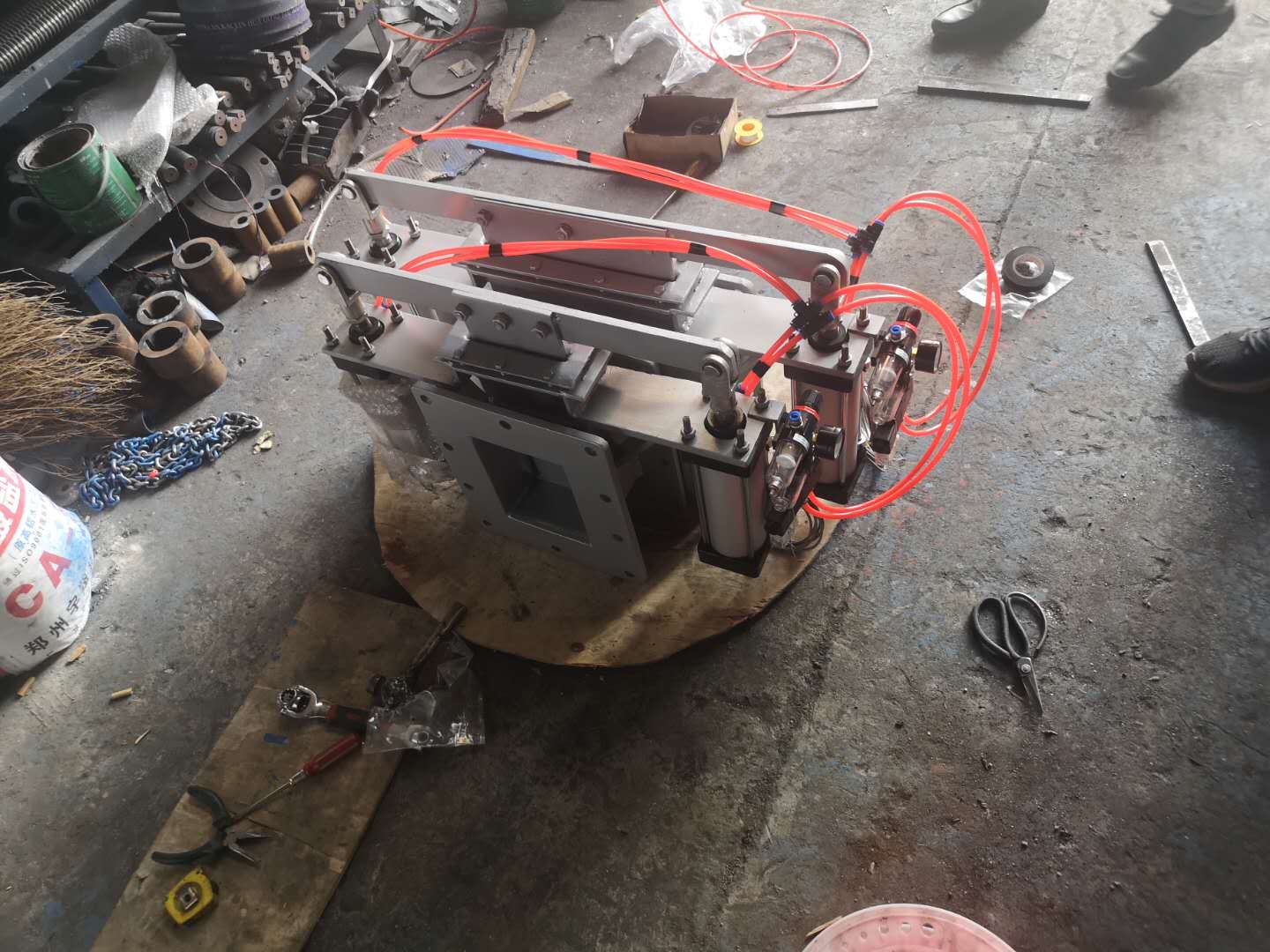

現場視頻圖：
