一種新型沉淀池套筒閥的技術方案

　　本實用新型涉及城市污水處理技術領域，尤其涉及一種新型沉淀池套筒閥。

　　背景技術：

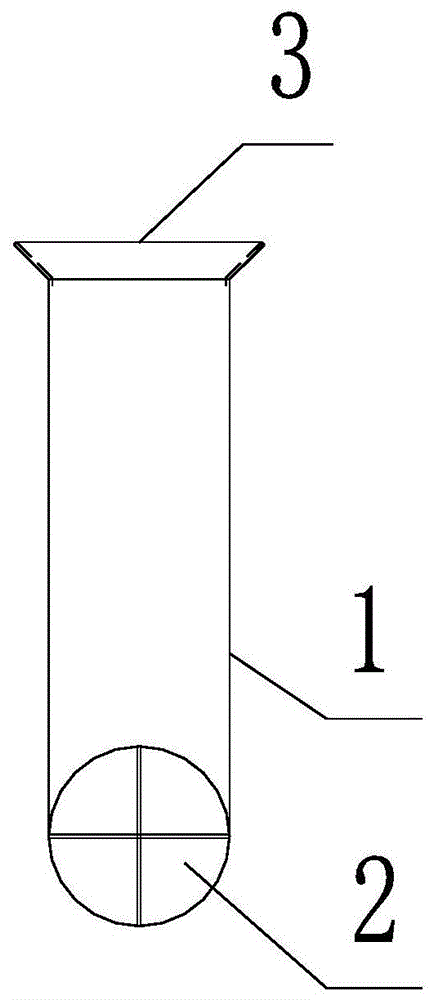

　　沉淀池套筒閥通過連接的管道和沉淀池組成連通器，利用靜壓差原理，通過調節套筒閥的出水高度，排泥并調節排泥量。套筒閥的本體1上部通常有一個一字橫梁、底部十字支撐2，一字橫梁的頂部還設置有傘帽3，如圖1所示。傘帽和十字支撐的存在容易造成絮狀物的纏繞導致堵塞，這樣的結構設計容易造成套筒閥出水量減小，使污泥回流量、回流比降低。本實用新型正是基于此，提出了一種新型沉淀池套筒閥，旨在克服傳統套筒閥的上述缺陷，提高污泥回流量。

　　技術實現要素：

　　本實用新型的目的在于：克服現有技術中套筒閥存在的上述不足，提供一種新型沉淀池套筒閥，其具有結構設計合理、操作使用方便、維護成本低、能夠有效解提高污泥回流量等優點。

　　為了達到上述目的，本實用新型采用如下技術方案實現：

　　一種新型沉淀池套筒閥，該套筒閥包括套筒本體，所述套筒本體的頂部內壁橫向設置有一字梁，所述一字梁的兩側套筒本體上開設有半圓型開口部；所述套筒本體為空心管狀體。

　　作為上述方案的進一步優化，所述一字梁的兩側面上均固定設置有與其垂直的豎向連接板。

　　作為上述方案的進一步優化，所述豎向連接板上設置有連接孔。

　　作為上述方案的進一步優化，所述連接孔為圓形孔和/或腰型孔。

　　采用本實用新型的新型沉淀池套筒閥具有如下有益效果：

　　將沉淀池套筒閥通過連接的管道和沉淀池組成連通器，利用靜壓差原理，通過調節套筒閥的出水高度，排泥并調節排泥量。當沉淀池排泥斗泥量超過套筒閥筒底時，套筒閥利用靜壓差原理將排泥斗中的泥排至污泥回流渠內，當排泥斗內泥量較大時，改進后的套筒閥可使大量污泥快速通過套筒閥筒體，而不會造成套筒閥堵塞，保證污泥回流量。由于套筒本體的底部沒有設置十字支撐，以及在套筒本體的頂部開設置有兩個半圓型開口部，這樣的結構設計不僅降低了套筒高度，還增加流速、增大了出水量，減少了絮狀物的纏繞，保證了生物池回流量、回流比。在汛期，利用該沉淀池套筒閥日處理水量顯著提高，至少30％以上，同時配合開啟多臺回流泵，不僅可以加大回流量來滿足回流比，還可以使生物池濃度更穩定，另外，該沉淀池套筒閥結構不僅能夠滿足工藝使用要求，還能減少了維護保養成本，減輕了作業工人的勞動強度。

　　具體實施方式

　　下面結合附圖2-3對本實用新型的新型沉淀池套筒閥結構作以詳細說明。

　　一種新型沉淀池套筒閥，該套筒閥包括套筒本體4，所述套筒本體的頂部內壁橫向設置有一字梁5，所述一字梁的兩側套筒本體上開設有半圓型開口部6；所述套筒本體為空心管狀體。所述一字梁的兩側面上均固定設置有與其垂直的豎向連接板7。所述豎向連接板上設置有連接孔8。所述連接孔為圓形孔和/或腰型孔。

　　在使用上述沉淀池套筒閥時：將沉淀池套筒閥通過連接的管道和沉淀池組成連通器，利用靜壓差原理，通過調節套筒閥的出水高度，排泥并調節排泥量。當沉淀池排泥斗泥量超過套筒閥筒底時，套筒閥利用靜壓差原理將排泥斗中的泥排至污泥回流渠內，當排泥斗內泥量較大時，改進后的套筒閥可使大量污泥快速通過套筒閥筒體，而不會造成套筒閥堵塞，保證污泥回流量。由于套筒本體的底部沒有設置十字支撐，以及在套筒本體的頂部開設置有兩個半圓型開口部，這樣的結構設計不僅降低了套筒高度，還增加流速、增大了出水量，減少了絮狀物的纏繞，保證了生物池回流量、回流比。在汛期，利用該沉淀池套筒閥日處理水量顯著提高，至少30％以上，同時配合開啟多臺回流泵，不僅可以加大回流量來滿足回流比，還可以使生物池濃度更穩定，另外，該沉淀池套筒閥結構不僅能夠滿足工藝使用要求，還能減少了維護保養成本，減輕了作業工人的勞動強度。

　　上述的對實施例的描述是為便于該技術領域的普通技術人員能理解和應用本實用新型。熟悉本領域技術的人員顯然可以容易地對這些實施例做出各種修改，并把在此說明的一般原理應用到其他實施例中而不必經過創造性的勞動。因此，本實用新型不限于這里的實施例，本領域技術人員根據本實用新型的揭示，不脫離本實用新型范疇所做出的改進和修改都應該在本實用新型的保護范圍之內。

　　技術特征：

　　1.一種新型沉淀池套筒閥，其特征在于：該套筒閥包括套筒本體(4)，所述套筒本體的頂部內壁橫向設置有一字梁(5)，所述一字梁的兩側套筒本體上開設有半圓型開口部(6)；所述套筒本體為空心管狀體。

　　2.根據權利要求1所述的新型沉淀池套筒閥，其特征在于：所述一字梁的兩側面上均固定設置有與其垂直的豎向連接板(7)。

　　3.根據權利要求2所述的新型沉淀池套筒閥，其特征在于：所述豎向連接板上設置有連接孔(8)。

　　4.根據權利要求3所述的新型沉淀池套筒閥，其特征在于：所述連接孔為圓形孔和/或腰型孔。

　　技術總結

　　本實用新型涉及一種新型沉淀池套筒閥，該套筒閥包括套筒本體，所述套筒本體的頂部內壁橫向設置有一字梁，所述一字梁的兩側套筒本體上開設有半圓型開口部；所述套筒本體為空心管狀體。其具有結構設計合理、操作使用方便、維護成本低、能夠有效解提高污泥回流量等優點。
